Qual è lo scopo di un essiccatore per carta decorativa impregnata?

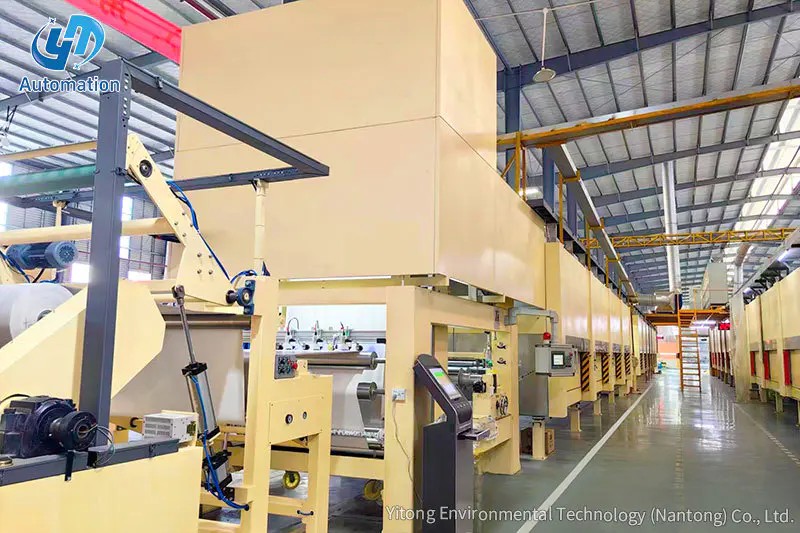

A essiccatore per carta decorativa impregnata serve allo scopo critico di rimozione del solvente di supporto dalla carta satura di resina e avanzamento della polimerizzazione della resina fino allo stato preciso della fase B (polimerizzazione parziale) necessario per la laminazione a valle. Dopo che una carta decorativa o di rivestimento passa attraverso il bagno di resina e viene compressa sui rulli su una linea di impregnazione, trasporta acqua o solvente in eccesso che devono essere evaporati e la resina deve essere parzialmente reticolata, né troppo bagnata (che provoca adesione e legame incompleto) né troppo polimerizzata (che impedisce il corretto flusso e l'adesione durante la pressatura a caldo). L'essiccatore controlla entrambi questi risultati simultaneamente su tutta la larghezza del nastro di carta, a velocità di produzione fino a Da 80 a 200 metri al minuto .

Le tre funzioni simultanee dell'asciugatrice

Funzione 1: evaporazione di solventi e acqua

Le resine melamina-formaldeide e urea-formaldeide utilizzate nell'impregnazione della carta decorativa sono soluzioni a base acqua. Dopo il rivestimento, la carta porta Umidità residua dal 30 al 50%. (rispetto alla grammatura della carta) che deve essere ridotto a un contenuto volatile target, in genere dal 5 all'8% per applicazioni di laminazione standard. Il flusso d'aria riscaldato dell'asciugatrice fa evaporare l'acqua da entrambe le superfici della carta contemporaneamente. La velocità di rimozione dell'umidità è controllata dalla temperatura dell'aria, dalla velocità dell'aria e dalla velocità del nastro, che devono essere tutte bilanciate per ottenere un'evaporazione uniforme senza bruciare la superficie della carta o causare un restringimento irregolare.

Funzione 2: Avanzamento della fase B della resina

Man mano che l'umidità evapora, la temperatura della resina aumenta e iniziano le reazioni di reticolazione, che fanno avanzare la resina dallo stadio A liquido allo stadio B parzialmente indurito. La resina dello stadio B è secca al tatto, maneggevole e tagliabile, ma contiene ancora sufficienti gruppi reattivi non polimerizzati per fluire sotto calore e pressione durante la pressatura a caldo, legandosi permanentemente al substrato (MDF, truciolato o compensato). Il profilo della temperatura dell'essiccatore deve far avanzare la polimerizzazione al grado corretto, misurato come reattività o "flusso" — senza passare allo stato completamente indurito (stadio C) in cui non possono verificarsi ulteriori legami.

I forni di essiccazione multizona consentono temperature diverse in diverse sezioni dell'essiccatore: una zona a temperatura più elevata per la rimozione iniziale dell'umidità, una zona controllata a temperatura inferiore per l'avanzamento della polimerizzazione finale, offrendo agli operatori un controllo preciso sulle condizioni finali della fase B della carta.

Funzione 3: Tensione e trasporto del nastro di carta

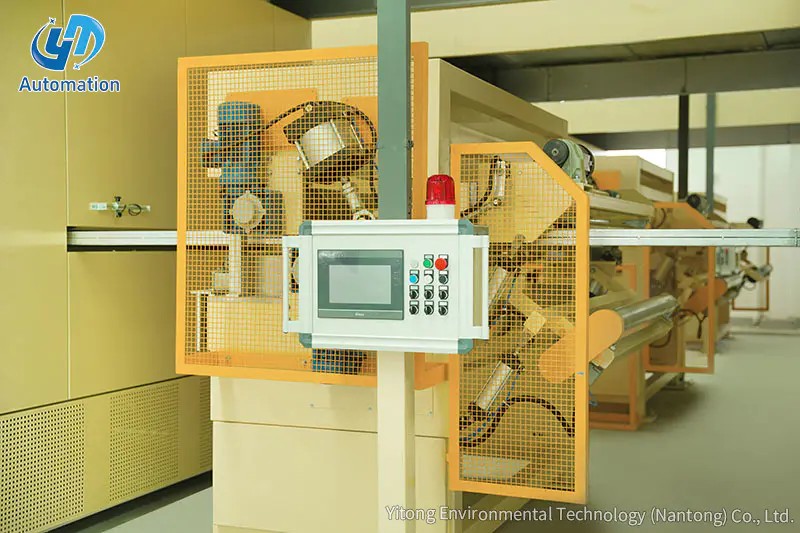

L'essiccatore deve trasportare il fragile nastro di carta saturo di resina attraverso il forno con una tensione costante senza romperlo o spiegazzarlo. I sistemi di controllo della tensione, coordinati tra le unità di ingresso e di uscita, mantengono la tensione del nastro entro una tolleranza ristretta in tutta la zona di asciugatura. Gli essiccatori a flottazione ad aria (che supportano il nastro su cuscini di aria riscaldata senza contatto) vengono utilizzati per carte delicate che non possono tollerare il contatto con i rulli durante la fase umida e appiccicosa prima che venga raggiunta la fase B completa.

Costruzione dell'asciugatrice e caratteristiche tecniche principali

Struttura del forno e isolamento termico

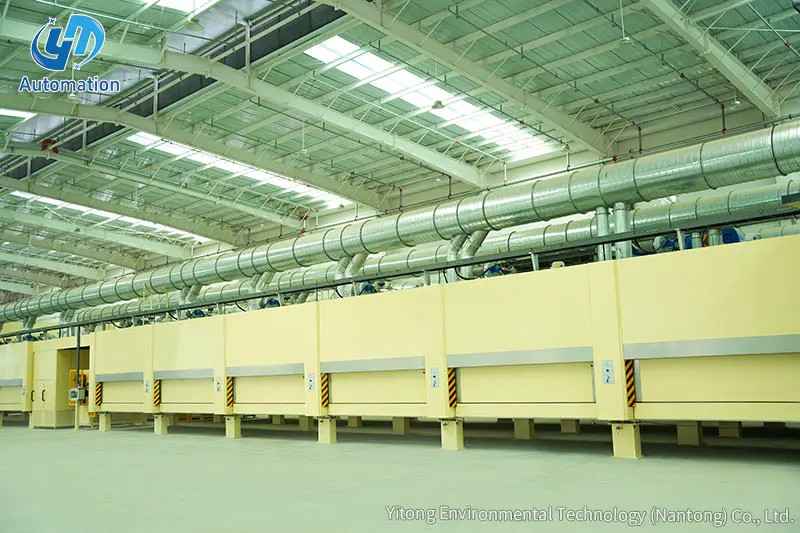

L'involucro esterno di un essiccatore per carta impregnata è costruito in piastra in acciaio ad alta resistenza e sezione strutturale in acciaio , fornendo la rigidità necessaria per mantenere la stabilità dimensionale su tutta la lunghezza del forno, che può estendersi Da 15 a 40 metri per linee di produzione che operano ad alta velocità. Il guscio in acciaio è rivestito con lana minerale o altro isolante termico per ridurre al minimo la perdita di calore e mantenere l'uniformità della temperatura del forno. I condotti e i canali dell'aria interni sono saldati lamiera d'acciaio zincata (solitamente 2 mm di spessore) per resistere alla combinazione corrosiva di calore, umidità e vapori di formaldeide presenti all'interno del forno durante il funzionamento.

Sistema di circolazione dell'aria

L'aria calda di ricircolo è il mezzo di trasferimento del calore primario. Un motore termico, comunemente valutato a 7,5 kW o superiore, funzionante a 1.450 giri/min — aziona ventilatori centrifughi che fanno circolare l'aria calda attraverso il forno a velocità controllata. La ventola aspira l'aria attraverso uno scambiatore di calore (vapore, olio diatermico o gas a seconda dell'infrastruttura dell'impianto), la riscalda alla temperatura target e la dirige attraverso una serie di ugelli sopra e sotto il nastro di carta. L'aria di ritorno passa attraverso lo scambiatore di calore per il riscaldamento, con una proporzione controllata scaricata per rimuovere l'umidità evaporata e i vapori di formaldeide.

Controllo del volume dell'aria e avvio graduale

Il volume d'aria erogato al nastro di carta non è fisso: viene regolato durante l'avvio e il funzionamento per adattarsi al tipo di carta, alla velocità della linea e al tipo di resina da trattare. Aumento graduale del volume dell'aria durante l'avvio è essenziale: portare una carta nuova attraverso il forno sotto il pieno flusso d'aria rischia di rompere il nastro a causa dell'aria turbolenta prima che la tensione sia completamente stabilita. I controlli di azionamento a frequenza variabile (VFD) sui motori dei ventilatori consentono un aumento graduale e controllato del flusso d'aria dal livello minimo al livello di produzione mentre il nastro di carta si stabilizza.

Controllo della zona di temperatura

I moderni essiccatori dividono il forno in zone di temperatura controllate in modo indipendente, in genere Da 3 a 6 zone dall'entrata all'uscita. La temperatura in ciascuna zona è monitorata da sensori a termocoppia e controllata da attuatori azionati da PLC sulle valvole di alimentazione del calore. Questo controllo zonale consente agli operatori di ottimizzare il profilo di temperatura per diverse grammature di carta, concentrazioni di resina e velocità di linea, ottenendo una qualità B-stage costante in tutte le condizioni di produzione.
