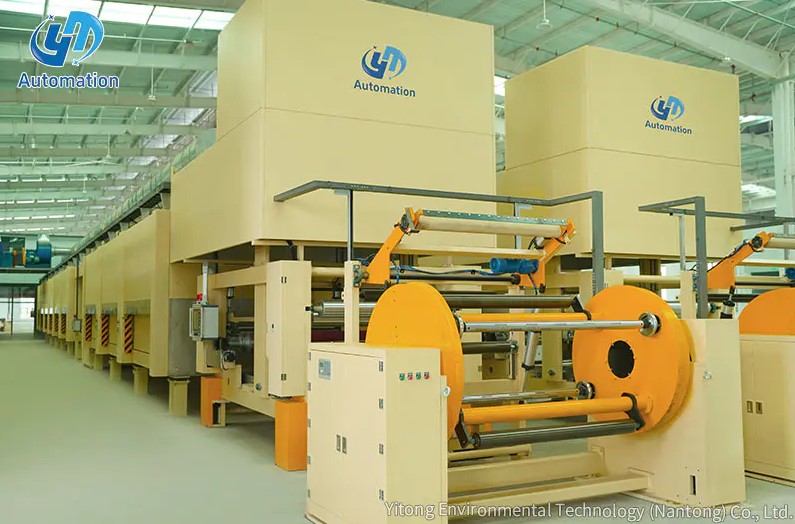

Cos'è uno svolgitore rotativo?

A svolgitore rotativo è una macchina per la movimentazione di nastri che alimenta continuamente un rotolo di materiale, ad esempio carta, pellicola, pellicola, tessuto o tessuto non tessuto, in un processo a valle di conversione, stampa, rivestimento o laminazione a velocità e tensione controllate. Ruota il rotolo principale man mano che il materiale viene consumato, mantenendo un'alimentazione del nastro stabile e uniforme senza interruzioni. A differenza dei supporti di svolgimento manuali o statici, uno svolgitore rotativo integra il controllo attivo della tensione e, nelle configurazioni automatizzate, la capacità di giunzione o cambio rotolo che consente alla produzione di continuare ininterrottamente quando un rotolo è esaurito. È un'attrezzatura fondamentale in qualsiasi linea di produzione a bobina continua.

Funzione principale: cosa fa uno svolgitore rotativo in una linea di produzione

In qualsiasi processo di produzione basato sul web, che si tratti di stampa, taglio, laminazione, rivestimento, goffratura o conversione, la materia prima arriva come rotolo avvolto. Il compito dello svolgitore rotativo è quello di trasformare il rotolo avvolto in un nastro piatto in movimento che viaggia alla velocità e alla tensione corrette nella sezione di lavorazione della macchina.

Le tre funzioni principali svolte da uno svolgitore rotativo sono:

• Rotazione del rotolo: Lo svolgitore trattiene e ruota il rotolo principale, distribuendo il materiale alla velocità richiesta dal processo a valle, sia che si tratti di pochi metri al minuto per lavori di precisione lenti o 300–800 metri al minuto nella produzione di carta o pellicola ad alta velocità.
• Controllo della tensione: Man mano che il diametro del rullo diminuisce da pieno a vuoto, l'inerzia rotazionale cambia continuamente. Senza compensazione, la tensione del nastro aumenterebbe progressivamente man mano che il rotolo si restringe. Il sistema di controllo della tensione regola automaticamente la forza frenante o motrice per mantenere il livello di tensione impostato per l'intero diametro utilizzabile del rotolo.
• Allineamento web: Molti svolgitori rotanti includono un sistema di guida del nastro laterale che corregge la posizione laterale del nastro mentre si svolge, compensando le irregolarità di avvolgimento del rotolo e impedendo che il nastro si allontani dal percorso di lavorazione della macchina.

Componenti strutturali di uno svolgitore rotativo

Uno svolgitore rotativo è composto da diversi sottosistemi integrati, ciascuno dei quali contribuisce a una consegna del nastro stabile e coerente. Comprendere questi componenti aiuta gli operatori e i tecnici a specificare, mettere in servizio e sottoporre a manutenzione l'apparecchiatura in modo corretto.

Telaio macchina e supporto bobina

Il telaio è il fondamento strutturale dello svolgitore e supporta l'intero peso di un rotolo principale caricato, che può variare da Da 200 kg a diverse tonnellate a seconda della larghezza del materiale e del diametro del rotolo. I telai per carichi pesanti sono fabbricati da piastre di acciaio ad alta resistenza (come l'acciaio strutturale A3) saldate in una sezione scatolare rigida o in una struttura a portale. La rigidità è fondamentale: la deflessione del telaio sotto carico altererebbe la geometria del percorso del nastro e causerebbe variazioni di tensione ed errori di tracciamento.

Il supporto della bobina, chiamato anche albero di svolgimento o gruppo mandrino, sostiene l'anima del rotolo principale e gli trasmette la forza di rotazione. I supporti di tipo a morsetto di sicurezza fissano saldamente l'anima del rotolo durante la rotazione ad alta velocità, prevenendo lo slittamento assiale o radiale che potrebbe causare la caduta del rotolo o la rottura del nastro. A Albero di rilascio scorrimento Φ76 mm è una dimensione standard comune nelle applicazioni di svolgimento di carta e film, corrispondente al nucleo di carta da 76 mm (3 pollici) ampiamente utilizzato nell'industria della trasformazione. Mandrini espandibili o pinze pneumatiche afferrano l'anima dall'interno, consentendo cambi di bobina rapidi e sicuri.

Sistema di controllo della tensione

Il sistema di controllo della tensione è il sottosistema tecnicamente più sofisticato dello svolgitore rotativo. Il suo scopo è quello di mantenere automaticamente il nastro a un livello di tensione preimpostato indipendentemente dalle variazioni del diametro del rotolo, della velocità della linea o dell'accelerazione e decelerazione del processo.

Il controllo della tensione si ottiene attraverso uno o una combinazione dei seguenti approcci:

• Freno a particelle magnetiche: Un dispositivo di frenatura di tipo slittante montato sull'albero di svolgimento. Il freno applica una coppia di ritardo controllata per resistere alla rotazione libera del rullo. Man mano che il diametro del rullo diminuisce, il controller aumenta la coppia frenante per mantenere una tensione del nastro costante. I freni a particelle magnetiche forniscono una regolazione della tensione fluida e continua e sono ampiamente utilizzati nelle applicazioni di svolgimento da leggere a medie.
• Azionamento del servomotore: Nelle configurazioni di svolgimento motorizzato, un servomotore aziona l'albero di svolgimento nella direzione di svolgimento, controllando attivamente la coppia e quindi la tensione. I sistemi servoazionati rispondono più rapidamente ai disturbi di tensione e vengono utilizzati in applicazioni ad alta velocità e sensibili alla precisione, come l'elettronica flessibile e l'imballaggio farmaceutico.
• Feedback della cella di carico (trasduttore di forza): Le celle di carico montate su un rullo ballerino o su rulli tenditori fissi misurano la tensione effettiva del nastro in tempo reale. Il segnale di tensione ritorna al controller del freno o della trasmissione, che regola l'uscita della coppia per mantenere il punto impostato. I sistemi di celle di carico raggiungono una precisione di controllo della tensione di ±1–3% del setpoint in condizioni stabili.
• Sistema a rulli ballerini: Un rullo flottante appesantito o caricato pneumaticamente poggia sul nastro tra lo svolgimento e la prima linea di contatto a valle. La posizione del ballerino riflette l’equilibrio tra offerta di materiale e domanda di processo. Un sensore di posizione monitora la posizione del ballerino e segnala al controller della tensione di accelerare o rallentare lo svolgimento di conseguenza, fornendo un buffer di tensione intrinseco a bassa frequenza.

Sistema di guida del nastro

I rotoli principali non vengono mai avvolti con perfetta uniformità laterale: lo spostamento dei bordi, l'allungamento del nucleo e la variazione della larghezza del materiale provocano uno spostamento laterale del nastro durante lo svolgimento. Un sistema di guida del nastro corregge questo problema rilevando il bordo del nastro o la posizione della linea centrale e spostando il supporto di svolgimento o un rullo direzionale per ricentrare il nastro. I sensori dei bordi che utilizzano la tecnologia a ultrasuoni, ottica o di rilevamento del contrasto rilevano la posizione del nastro con una precisione di ±0,1–0,5 mm , azionando attuatori che mantengono la registrazione durante tutto il rotolo.

Meccanismo di caricamento del rotolo

Caricare un rotolo principale pesante sull'albero di svolgimento in modo rapido e sicuro è un requisito operativo fondamentale. I meccanismi di caricamento dei rotoli spaziano da semplici sistemi di sollevamento manuali con punti di attacco del paranco sul telaio, a tavole di sollevamento idrauliche o elettriche che sollevano il rotolo all'altezza dell'albero senza sollevamento manuale, fino ai cambiabobine completamente automatici che prelevano nuovi rotoli dalle culle a pavimento e li posizionano sull'albero sotto il controllo della macchina. La scelta del meccanismo di caricamento dipende dal peso del rotolo, dalla frequenza di cambio formato e dal numero di operatori disponibili.

Tipi di svolgitori rotanti: configurazioni a stazione singola e a torretta

Svolgitori rotanti sono disponibili in due configurazioni fondamentali che differiscono nell'approccio al cambio del rotolo, ovvero il passaggio da un rotolo esaurito a quello successivo.

Svolgitore a stazione singola (posizione singola).

La configurazione più semplice contiene un rotolo alla volta. Quando il rotolo è esaurito, la linea deve fermarsi, l'anima vuota viene rimossa, viene caricato un nuovo rotolo e il nastro viene fatto passare manualmente o semiautomaticamente attraverso la macchina prima che la produzione riprenda. Gli svolgitori a stazione singola hanno costi inferiori, sono più semplici da manutenere e sono adatti per operazioni in cui il tempo di cambio bobina è accettabile rispetto alla lunghezza del ciclo di produzione, in genere in linee a velocità ridotta, trasformazione di piccole tirature o materiali troppo delicati per la giunzione volante.

Svolgitore a torretta (duplex o multibobina).

Uno svolgitore a torretta mantiene due o più posizioni di rotolo su un braccio rotante o carosello. Mentre il rotolo attivo si svolge, il rotolo successivo viene precaricato e preparato in posizione di standby. Quando il rotolo attivo si avvicina all'esaurimento, la torretta ruota per portare il nuovo rotolo nella posizione attiva e viene effettuata una giunzione automatica o semiautomatica, unendo la coda del nastro in scadenza al bordo anteriore del nuovo rotolo senza arrestare la linea.

Abilitazione svolgitori torretta giunzione a velocità zero (il nastro viene brevemente fermato nel punto di giunzione mentre la linea scorre da un accumulatore) o giunzione volante (la giunzione viene effettuata a piena velocità utilizzando le linguette adesive sulla nuova anima del rotolo). Gli svolgitori a torretta di giunzione volante sono essenziali nelle linee ad alta velocità per carta, film e imballaggi flessibili, dove qualsiasi arresto produce scarti e interrompe i processi a valle che non possono tollerare interruzioni.

Principali specifiche tecniche di uno svolgitore rotativo

Quando si specifica uno svolgitore rotativo per una particolare applicazione, è necessario definire i seguenti parametri per garantire che la macchina sia dimensionata e configurata correttamente:

Settori e applicazioni in cui gli svolgitori rotanti sono essenziali

Gli svolgitori rotanti sono presenti ovunque un rotolo di materiale avvolto sia il punto di partenza per un processo di produzione o conversione continuo. La gamma di settori e applicazioni specifiche è ampia:

• Produzione di carta e tessuto: Svolgimento di rotoli di carta madre per taglio, rivestimento in fogli, stampa, rivestimento, laminazione e trasformazione del tessuto. I rotoli madri di carta possono pesare diverse tonnellate e superare i 2.500 mm di diametro, richiedendo una struttura del telaio per carichi pesanti e un controllo della tensione a coppia elevata.
• Imballaggio flessibile: Alimentazione di film plastici, fogli di alluminio, carta e nastri laminati in macchine per la produzione di sacchetti, linee di riempimento-saldatura e stazioni di rivestimento. Le linee di imballaggio flessibile richiedono un controllo preciso della tensione per evitare lo stiramento della pellicola che causerebbe errori di registrazione nella stampa multicolore.
• Stampa e trasformazione di etichette: Svolgimento di etichette, liner di rilascio e nastri di etichette stampate nella pressa per etichette e nelle linee di finitura. La conversione ad alta velocità delle etichette richiede un controllo della tensione a risposta rapida e una guida precisa del nastro per l'accuratezza della registrazione da bordo a bordo ±0,1–0,2 mm .
• Produzione di tessuti non tessuti e tessili: Alimentazione di rotoli di tessuto spunbond, meltblown e tessuto in linee di laminazione, taglio e conversione per prodotti igienici, tessuti medicali e geotessili. I tessuti non tessuti sono estensibili e richiedono un delicato controllo della tensione per evitare distorsioni.
• Produzione di batterie ed elettronica: Svolgimento di fogli di elettrodi, separatori e rotoli raccoglitori di corrente per l'assemblaggio di celle di batterie agli ioni di litio. Questi materiali ultrasottili e fragili richiedono un controllo della tensione eccezionalmente preciso, spesso all'interno ±1N — e una manipolazione priva di contaminazioni.
• Cartone ondulato e cartone: Le sezioni a faccia singola e a doppio supporto di una linea di cartone ondulato utilizzano svolgitori rotanti per alimentare rotoli medi di cartone liner e ondulato ad alta velocità e tensione costante per mantenere la qualità dello spessore e dell'incollaggio nel cartone finito.

Svolgitore rotativo e supporto di svolgimento statico: differenze chiave

Un supporto di svolgimento statico, la forma più semplice di portarotolo, supporta il rotolo su un asse e gli consente di ruotare liberamente mentre il nastro viene tirato via da un azionamento a valle. Sebbene sufficiente per applicazioni a velocità molto lenta o a bassa tensione, un supporto statico non fornisce alcun controllo della tensione e non è adatto per qualsiasi processo che richieda una tensione del nastro costante, una decelerazione controllata o un funzionamento ad alta velocità.

Problemi comuni nello svolgimento rotatorio e come prevenirli

I problemi di prestazione dello svolgitore rotante in genere sono riconducibili a un piccolo insieme di cause ricorrenti. Affrontare questi problemi in modo proattivo attraverso la configurazione e la manutenzione della macchina previene la maggior parte delle rotture del nastro, dei disturbi di tensione e degli errori di registrazione nei processi a valle.

Variazioni di tensione e rotture del nastro

I picchi di tensione durante l'accelerazione o la decelerazione e l'aumento progressivo della tensione al diminuire del diametro del rotolo sono le cause principali delle rotture del nastro. Le misure di prevenzione includono la verifica che la compensazione della tensione conica del sistema di controllo della tensione sia calibrata correttamente per il modulo del materiale, il controllo che la pressione dell'aria del rullo ballerino o l'azzeramento della cella di carico siano conformi alle specifiche e la conferma che il freno o la trasmissione risponda entro la costante di tempo richiesta per la velocità della linea in uso.

Deriva della rete e danni ai bordi

La deriva laterale del nastro fa sì che i bordi entrino in contatto con la struttura della macchina, producendo danni ai bordi, generazione di polvere ed errori di registrazione. I sistemi guidanastro richiedono controlli di calibrazione del sensore ad ogni cambio di bobina per confermare che il punto di riferimento della guida corrisponda alla linea centrale o alla posizione del bordo effettiva richiesta. L'eccentricità del rullo, ovvero il punto in cui l'anima del rullo non è concentrica rispetto al diametro esterno del rullo avvolto, produce un'oscillazione laterale periodica che può superare la larghezza di banda di correzione della guidanastro, causando una deriva intermittente che la guida non riesce a eliminare completamente.

Danni al caricamento del rotolo

Il caricamento errato del rotolo, in particolare i rotoli caricati fuori centro o con il mandrino non completamente innestato, provoca la deflessione dell'albero sotto carico, una distribuzione non uniforme della tensione sulla larghezza del nastro e una potenziale caduta del rotolo in velocità. I supporti di tipo a morsetto di sicurezza con conferma positiva dell'impegno (come un sensore di prossimità che verifica l'estensione del mandrino) riducono significativamente questo rischio negli ambienti di produzione ad alta velocità.

Manutenzione ordinaria per prestazioni affidabili dello svolgitore rotativo

Gli svolgitori rotanti sono meccanicamente robusti ma richiedono una manutenzione regolare per mantenere un controllo accurato della tensione e prestazioni di guida del nastro per tutta la loro durata di servizio.

1. Servizio freni e freni a particelle magnetiche: I freni a particelle magnetiche richiedono la sostituzione del fluido ogni 1.000–2.000 ore di funzionamento o all'intervallo specificato dal produttore. Il liquido dei freni degradato produce una coppia incoerente che causa direttamente la variazione di tensione.
2. Calibrazione della cella di carico: Verificare la calibrazione dello zero e dell'intervallo della cella di carico mensilmente o alla frequenza specificata nella documentazione della macchina. La deriva della calibrazione nelle celle di carico produce uno spostamento sistematico della tensione che si accumula nel tempo.
3. Ispezione di mandrini e mandrini espandibili: Ispezionare trimestralmente i segmenti del mandrino e i meccanismi di azionamento per verificare che non siano usurati, rigati e contaminati. I segmenti usurati del mandrino riducono la forza di presa sull'anima, aumentando il rischio di slittamento dell'anima in velocità.
4. Ispezione e lubrificazione dei cuscinetti: I cuscinetti dell'albero di svolgimento sopportano carichi radiali e assiali elevati dovuti al peso elevato del rullo e alla tensione del nastro. Lubrificare all'intervallo specificato e sostituire al primo segno di rumore, vibrazione o aumento della temperatura di funzionamento, in genere superiore 70°C sulla superficie esterna dell'alloggiamento del cuscinetto durante la corsa.
5. Pulizia del sensore guidanastro: I sensori di bordo e di linea raccolgono polvere e depositi di materiale che riducono la precisione del rilevamento. Pulire le facce del sensore ad ogni cambio di rotolo e verificare la risposta di correzione del sistema di guida con un offset di prova per confermare la piena funzionalità.
6. Ispezione del telaio e degli elementi di fissaggio: Ispezionare annualmente le saldature strutturali e gli elementi di fissaggio di montaggio per individuare eventuali crepe da fatica, in particolare nelle aree ad alto stress come i punti di montaggio del supporto della bobina dove il peso dinamico del rotolo e i carichi di tensione vengono trasmessi alla struttura del telaio.
