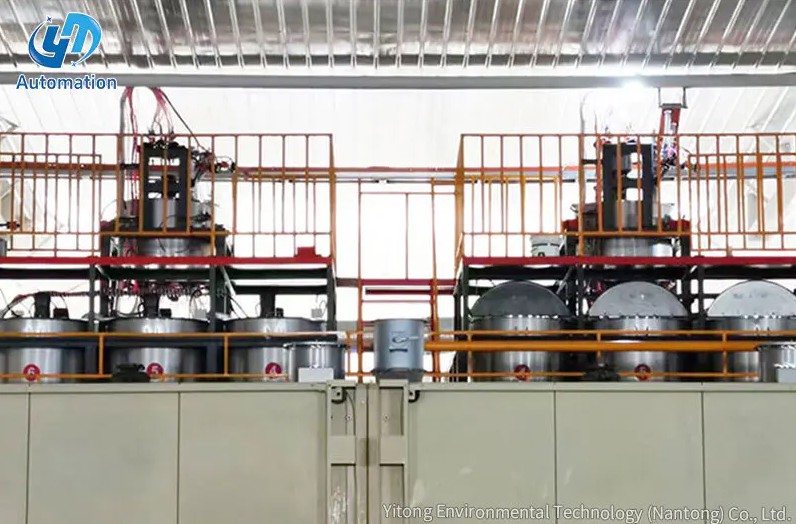

An sistema di miscelazione colla intelligente è una piattaforma automatizzata che misura, miscela e fornisce miscele di resine formulate con precisione a più stazioni su una linea di produzione di impregnazione o rivestimento, in tempo reale, senza intervento manuale. Invece di affidarsi agli operatori per pesare e miscelare manualmente resina grezza, indurenti, catalizzatori e altri additivi, il sistema utilizza sensori, misuratori di flusso, controller programmabili e circuiti di feedback per produrre colla nell’esatto rapporto richiesto da ciascuna sezione della linea, sia che si tratti del serbatoio di impregnazione, della macchina a spruzzo o della stazione di rivestimento secondario.
Il risultato è un processo di produzione più coerente, più efficiente in termini di materiali e molto meno dipendente dalle capacità del singolo operatore. La variazione da lotto a lotto, uno dei problemi di qualità più persistenti nella produzione a base di resina, è drasticamente ridotta perché ogni decisione di miscelazione è governata da ricette preprogrammate e feedback del sensore a circuito chiuso piuttosto che dal giudizio umano.
Questo articolo spiega come sono strutturati i sistemi di miscelazione della colla intelligente, come interagiscono i loro sottosistemi principali, quali dati raccolgono e su quali agiscono e perché rappresentano un aggiornamento operativo significativo rispetto agli approcci di miscelazione manuale o semiautomatica.
Un sistema di miscelazione colla intelligente non è una singola macchina ma una rete integrata di sottosistemi hardware e software che lavorano in coordinamento. Comprendere l'architettura aiuta a chiarire come l'intelligenza viene effettivamente implementata nella pratica.
Il sistema inizia con serbatoi o recipienti di stoccaggio dedicati per ciascuna materia prima: resina di base, indurente, catalizzatore, agente distaccante, agente bagnante e qualsiasi altro additivo specifico per il processo produttivo. Questi serbatoi sono generalmente in acciaio inossidabile o polietilene ad alta densità (HDPE) per resistere alla corrosione chimica e sono dotati di sensori di livello che segnalano continuamente lo stato di riempimento al controller centrale. Gli allarmi di basso livello impediscono al sistema di tentare di mescolare con ingredienti esauriti, che altrimenti farebbero sì che rapporti errati raggiungano la linea di produzione senza essere rilevati.
Ogni serbatoio alimenta una linea di dosaggio e consegna dedicata, quindi non vi è alcun rischio di contaminazione incrociata tra gli ingredienti prima del punto di miscelazione controllato. Gli elementi di controllo della temperatura, in genere camicie di riscaldamento o scambiatori di calore in linea, vengono applicati a serbatoi contenenti resine sensibili alla viscosità che devono essere mantenute al di sopra di una temperatura minima per fluire e misurare correttamente.
Questo è il cuore tecnico del sistema. Ogni linea di ingredienti è dotata di un dispositivo di dosaggio di precisione - comunemente un flussometro massico (tipo Coriolis) o un flussometro volumetrico (tipo a ingranaggi o ingranaggi ovali) - che misura la quantità di ciascun ingrediente che viene erogata nella camera di miscelazione in un dato momento. Questi misuratori comunicano con il PLC centrale (controllore logico programmabile) a una velocità di aggiornamento di 10-100 volte al secondo, offrendo al controller una visibilità continua sul flusso effettivo rispetto al flusso target.
I misuratori di portata massica Coriolis sono la scelta preferita nei sistemi ad alta precisione perché misurano la massa direttamente, senza essere influenzati da variazioni di temperatura o pressione che introdurrebbero errori nelle misurazioni volumetriche. In un'installazione tipica, la precisione del dosaggio viene mantenuta a ±0,5% o migliore, il che si traduce direttamente in rapporti resina-indurente coerenti e in un comportamento di polimerizzazione prevedibile nel prodotto finito.
Le pompe proporzionali, spesso pompe a ingranaggi o pompe peristaltiche a seconda della viscosità e abrasività del fluido, sono azionate da azionamenti a frequenza variabile (VFD) che regolano la velocità della pompa in tempo reale in base al feedback del flussometro. Se il misuratore rileva che un componente scorre più velocemente o più lentamente di quanto richiesto dalla ricetta, il VFD corregge la velocità della pompa in millisecondi.
Una volta che i flussi di ingredienti correttamente proporzionati convergono, entrano in una camera di miscelazione progettata per produrre una miscela omogenea prima che la colla venga consegnata alla stazione di produzione. La tecnologia di miscelazione varia a seconda della chimica della resina e del volume di produzione:
Tutti i sottosistemi (serbatoi di stoccaggio, contatori, pompe, miscelatori, termoregolatori e valvole di distribuzione) sono coordinati da un PLC centrale che esegue le ricette di miscelazione e risponde al feedback dei sensori in tempo reale. Gli operatori interagiscono con il sistema attraverso un pannello touchscreen HMI (Human-Machine Interface), dove possono:
Installazioni più avanzate collegano il PLC a un sistema SCADA (Supervisory Control and Data Acquisition) o MES (Manufacturing Execution System) a livello di impianto, consentendo l'aggregazione, l'andamento dei dati di produzione e l'azione a livello di gestione della fabbrica.
Una delle caratteristiche distintive di un sistema di miscelazione colla intelligente in una linea di impregnazione e rivestimento è la sua capacità di fornire contemporaneamente formulazioni diverse a diverse stazioni di produzione. Ciò è più complesso di quanto possa sembrare inizialmente, perché la stazione di impregnazione, la macchina di spruzzatura e la macchina di rivestimento secondario hanno ciascuna requisiti distinti.
| Stazione di produzione | Contenuto solido tipico della resina | Additivi chiave | Intervallo di viscosità |
|---|---|---|---|
| Stazione di impregnazione | 45–65% | Agenti bagnanti, plastificanti | Basso (50–200 mPa·s) |
| Macchina a spruzzo | 30-50% | Distaccanti, acqua di diluizione | Molto basso (20–80 mPa·s) |
| Macchina di rivestimento secondario | 55–75% | Indurenti, modificatori di flusso | Medio (200–600 mPa·s) |
Per servire queste stazioni simultaneamente senza contaminazione incrociata o deriva del rapporto, il sistema utilizza una rete di circuiti di distribuzione controllati in modo indipendente, uno per stazione. Ciascun circuito dispone del proprio setpoint memorizzato nel database delle ricette, dei propri misuratori di portata e valvole di controllo e del proprio circuito di feedback. Il PLC centrale gestisce tutti i circuiti in parallelo, bilanciando continuamente la domanda di ciascuna stazione rispetto alla fornitura disponibile dalla testa di miscelazione.
Quando viene introdotto un nuovo prodotto o le condizioni del processo cambiano, ad esempio quando la velocità della linea aumenta e la stazione di impregnazione necessita di più flusso di colla, il sistema ricalcola automaticamente tutte le velocità di erogazione e regola la velocità della pompa e le posizioni delle valvole in pochi secondi, senza richiedere all'operatore di intervenire o eseguire nuovi calcoli manualmente.
L'"intelligenza" di un sistema di miscelazione della colla intelligente deriva in gran parte dalla sua rete di sensori e dagli algoritmi di controllo a circuito chiuso che agiscono sui dati dei sensori. Senza un feedback continuo, il sistema non sarebbe più intelligente di una semplice pompa controllata da un timer: erogherebbe gli ingredienti a una velocità fissa indipendentemente dal fatto che la produzione effettiva corrisponda alla formulazione target.
I misuratori di flusso su ciascuna linea degli ingredienti forniscono una misurazione continua delle velocità di consegna effettive. Il PLC li confronta con i rapporti target memorizzati nella ricetta e calcola un segnale di errore. Se l'errore supera una tolleranza definita, in genere ±1–2% del setpoint, il controller invia un segnale di correzione al relativo azionamento della pompa. Questo circuito di controllo PID (Proporzionale-Integrale-Derivativo) funziona continuamente durante tutta la produzione, compensando:
Nei sistemi avanzati, nella linea di uscita della miscelazione vengono installati viscosimetri in linea per misurare la viscosità effettiva della colla miscelata prima che raggiunga la stazione di produzione. La viscosità è uno degli indicatori più affidabili per una corretta formulazione: se il rapporto tra resina e indurente o il livello di diluizione è sbagliato, la viscosità si discosterà dal target. La misurazione della viscosità in linea consente al sistema di rilevare errori di formulazione che potrebbero non essere evidenti dai soli dati del flussometro , in particolare in sistemi multicomponente complessi dove piccoli errori di rapporto in un ingrediente hanno un effetto enorme sul comportamento della miscela finale.
I sensori di temperatura (tipicamente termometri a resistenza PT100) sono posizionati nei serbatoi delle materie prime, nelle linee di alimentazione e nella camera di miscelazione. Poiché la viscosità della resina cambia in modo significativo con la temperatura (un aumento di 10°C della temperatura può ridurre la viscosità del 30–50% in alcuni sistemi urea-formaldeide o melamina-formaldeide) il controller utilizza le letture della temperatura per applicare fattori di correzione della viscosità all'algoritmo di controllo del flusso o per attivare elementi di riscaldamento/raffreddamento per riportare il materiale all'intervallo di temperatura target.
I sensori di livello a ultrasuoni o basati sulla pressione in ciascun serbatoio di materia prima forniscono dati di inventario continui al sistema di controllo. Il sistema utilizza questi dati per:
A livello software, l'intelligenza del sistema si esprime attraverso la capacità di gestione delle ricette. Una ricetta in questo contesto è una specifica completa per la formulazione di una colla: definisce non solo il rapporto di ciascun ingrediente, ma anche la viscosità target, la fascia di tolleranza accettabile attorno a tale viscosità, l'intervallo di temperatura target per la miscelazione, la portata di flusso in uscita per stazione ed eventuali istruzioni speciali di miscelazione o sequenziamento.
Database di ricette in moderno sistemi di miscelazione intelligenti tipicamente immagazzinare da decine a centinaia di formulazioni individuali , coprendo ogni tipo di prodotto, substrato e condizione di processo che la linea di produzione dovrebbe gestire. Il passaggio da una ricetta all'altra richiede solo pochi tocchi sul touchscreen dell'HMI: il controller regola quindi automaticamente tutte le velocità della pompa, le posizioni delle valvole, i punti di regolazione della temperatura e le soglie di monitoraggio per adattarle alla nuova formulazione.
Una ricetta ben progettata contiene in genere i seguenti campi:
Poiché formulazioni errate possono causare difetti significativi nel prodotto (scarsa adesione, polimerizzazione incompleta, delaminazione o difetti superficiali), i sistemi di gestione delle ricette includono controlli di accesso basati sui ruoli. Agli operatori di produzione può essere consentito selezionare ed eseguire ricette ma non modificarle. Solo gli ingegneri o i responsabili della qualità autorizzati possono creare o modificare i parametri della ricetta e tutte le modifiche vengono registrate con un timestamp e un'identità dell'utente a fini di tracciabilità.
La logica di controllo in un sistema di miscelazione della colla intelligente va oltre il semplice inseguimento del setpoint. Incorpora un processo decisionale basato sulle condizioni che consente al sistema di adattarsi agli eventi di produzione senza l'intervento dell'operatore.
Nelle linee di impregnazione e rivestimento, la quantità di colla necessaria in ciascuna stazione è direttamente correlata alla velocità con cui il substrato si muove lungo la linea. Quando la velocità della linea aumenta, è necessario erogare più colla per unità di tempo per mantenere il peso di prelievo o il peso del rivestimento corretto. Il sistema di miscelazione intelligente riceve un segnale di velocità della linea in tempo reale dal sistema di controllo della linea di produzione e adatta automaticamente e proporzionalmente tutte le velocità di erogazione della pompa. Questa compensazione della velocità a circuito chiuso impedisce l'applicazione eccessiva o insufficiente di colla che altrimenti si verificherebbe durante l'accelerazione, la decelerazione o le regolazioni della velocità.
Il sistema monitora continuamente le condizioni di guasto ed esegue risposte preprogrammate. Gli scenari di errore comuni e le relative risposte automatizzate includono:
Per i sistemi di resina bicomponenti o multicomponente che iniziano a polimerizzare immediatamente dopo la miscelazione, la gestione della durata utile è una funzionalità di automazione fondamentale. Il sistema tiene traccia dell'età di ciascun lotto miscelato e lo confronta con il parametro di pot life nella ricetta attiva. Se la colla mista supera il tempo di lavorabilità, un parametro che può essere inferiore a 30-90 minuti per le resine melamminiche a indurimento rapido a temperature elevate — il sistema avvia un ciclo di lavaggio automatico, scarta il materiale invecchiato e inizia un nuovo lotto. Ciò impedisce l'applicazione di colla parzialmente indurita sul substrato, che causerebbe difetti di adesione o difetti superficiali che potrebbero non essere rilevati fino a quando il prodotto finito non raggiunge il controllo di qualità o addirittura il cliente finale.
I moderni sistemi intelligenti di miscelazione della colla generano un flusso continuo di dati di processo che vengono archiviati in uno storico dei dati interno o esportati in un database a livello di impianto. Questi dati servono a molteplici scopi che vanno oltre il controllo in tempo reale.
Ogni ciclo di produzione viene registrato con un registro con timestamp che include il nome e la versione della ricetta, le portate effettive raggiunte per ciascun ingrediente, le letture effettive della viscosità, il profilo della temperatura durante il ciclo, eventuali allarmi attivati e come sono stati risolti, e il volume totale di colla miscelata erogata a ciascuna stazione. Questo registro crea un registro di tracciabilità completo che collega ogni pannello, cartone o substrato rivestito all'esatta formulazione della colla con cui è stato prodotto: essenziale per indagini di qualità, richieste di garanzia o conformità normativa.
I dati di processo esportati possono essere inseriti nel software SPC (Statistical Process Control) per monitorare la capacità del processo nel tempo. Monitorando la coerenza con cui il sistema mantiene i rapporti target e la viscosità in centinaia di cicli di produzione, gli ingegneri della qualità possono identificare la deriva graduale, causata dall'usura della pompa, dallo spostamento della calibrazione del sensore o dai cambiamenti delle proprietà delle materie prime, prima che si traduca in difetti rilevabili del prodotto. Studi condotti su operazioni di impregnazione con resina hanno dimostrato che l'implementazione della miscelazione intelligente con il monitoraggio SPC può ridurre i tassi di difetti del prodotto legati alla colla del 40-70% rispetto ai processi di miscelazione manuale.
I dati di misurazione forniscono una registrazione estremamente accurata della quantità di ciascuna materia prima consumata durante ciascun ciclo di produzione. Queste informazioni vengono inserite direttamente nei sistemi di gestione dei materiali, migliorando la precisione dell'inventario e consentendo la pianificazione del rifornimento just-in-time. Consente inoltre un'allocazione precisa dei costi per tipo di prodotto, cosa estremamente difficile da ottenere con i processi di miscelazione manuale in cui gli errori di pesatura e gli sprechi sono scarsamente monitorati.
I sistemi di resina lasciati indurire all'interno della testa di miscelazione, delle linee di alimentazione o del circuito di distribuzione possono causare gravi blocchi che richiedono la sostituzione di componenti costosi. I sistemi intelligenti di miscelazione della colla risolvono questo problema attraverso sequenze automatizzate di lavaggio e pulizia integrate nella logica di controllo.
Una tipica sequenza di lavaggio funziona come segue:
Il lavaggio automatizzato prolunga significativamente la durata delle teste di miscelazione e delle linee di alimentazione ed elimina il rischio che gli operatori saltino o accorciino le sequenze di pulizia sotto pressione produttiva, una causa comune di guasto prematuro delle apparecchiature nei sistemi gestiti manualmente.
I vantaggi pratici dei sistemi di miscelazione della colla intelligenti rispetto alle alternative manuali o semiautomatiche sono sostanziali e quantificabili. Ecco un confronto strutturato delle differenze operative più importanti:
| Parametro | Miscelazione manuale | Semiautomatico | Sistema intelligente |
|---|---|---|---|
| Precisione del rapporto | ±5–10% | ±2–5% | ±0,5–1% |
| Consistenza del lotto | Alta variazione | Variazione moderata | Consistenza molto elevata |
| Dipendenza dall'operatore | Alto | Medio | Basso |
| Rifiuti materiali | Alto (over-mixing, spills) | Moderato | Minimo (miscelazione su richiesta) |
| Fornitura multistazione | Richiede più operatori | Limitato | Completamente simultaneo |
| Dati di processo/tracciabilità | Solo documenti cartacei | Documenti digitali parziali | Tracciabilità digitale completa |
| Risposta ai cambiamenti della velocità di produzione | Ritardato, manuale | Semimanuale | Automatico, in tempo reale |
Al di là dei numeri relativi alle prestazioni, i sistemi di miscelazione intelligenti migliorano anche la sicurezza dei lavoratori riducendo la manipolazione diretta di resine concentrate, indurenti e solventi, che presentano tutti rischi per la salute dovuti al contatto con la pelle o all’inalazione. I sistemi di consegna automatizzati mantengono al minimo l'esposizione a sostanze chimiche pericolose e riducono il numero di operazioni di trasferimento manuale che creano rischio di fuoriuscita.
An sistema di miscelazione colla intelligente è più efficace quando funziona come componente integrato dell’architettura di controllo complessiva della linea di produzione, piuttosto che come isola di automazione autonoma. L'integrazione con i sistemi a livello di linea e di impianto sblocca funzionalità che i sistemi isolati non possono fornire.
Il sistema di miscelazione scambia segnali in tempo reale con il PLC master della linea di produzione tramite protocolli di comunicazione industriale come Profibus, PROFINET, EtherNet/IP o Modbus TCP. I segnali chiave scambiati includono:
A livello di gestione dell'impianto, i dati di processo provenienti dal sistema di miscelazione possono essere utilizzati da un Manufacturing Execution System (MES) per la pianificazione della produzione, il controllo di qualità e l'analisi OEE (Overall Equipment Effectiveness). I dati sul consumo dei materiali possono confluire nel sistema ERP dell'impianto per aggiornare automaticamente i record di inventario, attivare ordini di acquisto per materie prime prossime all'esaurimento e calcolare i costi effettivi dei materiali per ordine di produzione.
Questo livello di integrazione significa che il sistema di miscelazione intelligente della colla contribuisce non solo alla qualità del prodotto fisico, ma all’efficienza e alla trasparenza dell’intera operazione di produzione, rendendolo un componente fondamentale di un ambiente di fabbrica intelligente piuttosto che un semplice pezzo di attrezzatura di processo.
Per un sistema che svolge un ruolo così critico nella qualità della produzione, l'affidabilità e la manutenibilità sono fondamentali. I sistemi intelligenti di miscelazione della colla sono progettati tenendo presente questo obiettivo attraverso diverse scelte strutturali.
Analizzando l'andamento dei dati sulle prestazioni della pompa nel tempo, il sistema di controllo è in grado di rilevare i primi segni di usura, che in genere si manifestano come un aumento graduale dell'uscita del VFD richiesta per raggiungere una determinata portata. Quando l'efficienza della pompa scende al di sotto di una soglia configurabile, il sistema genera un avviso di manutenzione prima che la pompa si guasti completamente, consentendo la sostituzione pianificata durante un arresto programmato anziché un guasto non pianificato.
Le installazioni ad alta disponibilità includono pompe ridondanti per linee di ingredienti critici, con commutazione automatica al rilevamento di guasti. Alcuni sistemi includono anche misuratori di flusso ridondanti con logica di confronto incrociato: se i due misuratori sulla stessa linea non sono d'accordo per più di un valore di soglia, il sistema segnala un guasto del sensore anziché continuare a controllare una lettura potenzialmente errata.
I misuratori di portata e i viscosimetri richiedono una calibrazione periodica per mantenere la precisione. La maggior parte delle installazioni programma la calibrazione del flussometro completo ogni 3-6 mesi , con controlli di verifica provvisori – che confrontano il consumo misurato con le variazioni del livello del serbatoio – eseguiti settimanalmente. Il sistema di controllo può essere configurato per avvisare gli operatori quando si avvicinano le date di scadenza della calibrazione, evitando che i programmi di calibrazione vengano trascurati durante i periodi di intensa produzione.
Un sistema di miscelazione della colla intelligente guadagna la parola "intelligente" attraverso la combinazione di cinque funzionalità che nessun sistema più semplice può replicare contemporaneamente:
Insieme, queste funzionalità trasformano la miscelazione della colla da un'attività manuale soggetta a errori in un processo di produzione controllato con precisione, continuamente monitorato e completamente documentato, che contribuisce direttamente alla qualità, alla coerenza e all'efficienza dell'intera operazione di produzione di impregnazione e rivestimento.
