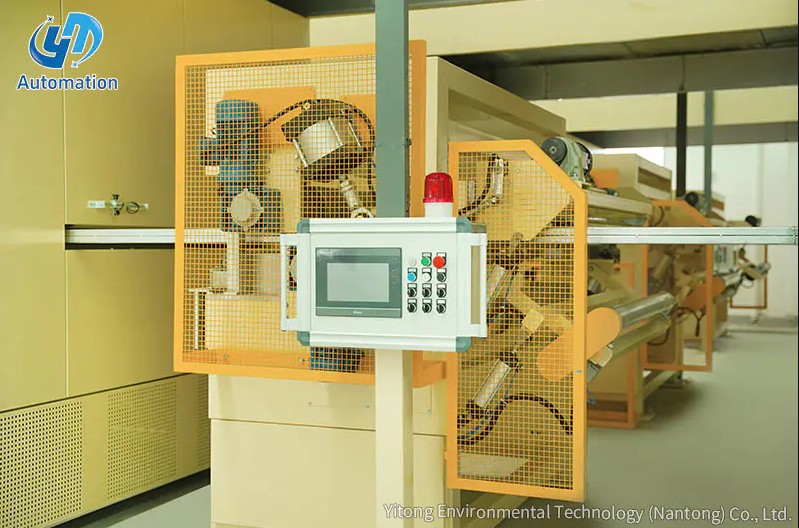

Cos'è una macchina di rivestimento secondario?

A macchina di rivestimento secondario è un pezzo specializzato di attrezzatura industriale utilizzata nel processo di produzione di cavi in fibra ottica per applicare uno strato polimerico protettivo, noto come rivestimento secondario o tubo sciolto, su fibre ottiche o nastri di fibra. Questo strato protegge le delicate fibre di vetro da stress meccanici, umidità e danni ambientali , rendendolo una delle fasi più critiche nella produzione di cavi in fibra ottica affidabili. In breve, la macchina per il rivestimento secondario trasforma le fragili fibre nude in componenti di cavi durevoli e dispiegabili, pronti per un ulteriore rivestimento e installazione.

Oltre alla semplice protezione, il processo di rivestimento secondario controlla con precisione il diametro del tubo tampone, lo spessore delle pareti e la densità del gel di riempimento, tutti elementi che influiscono direttamente sulle prestazioni di trasmissione ottica del cavo e sulla durata a lungo termine sul campo.

Funzione principale e ruolo nella produzione di cavi in fibra ottica

In una tipica linea di produzione di cavi in fibra ottica, le fibre ottiche nude vengono prima sottoposte al rivestimento primario (rivestimento in acrilato applicato direttamente sul vetro) e quindi entrano nella fase di rivestimento secondario. La macchina di rivestimento secondario estrude un materiale termoplastico – più comunemente PBT (polibutilene tereftalato), PP (polipropilene) o HDPE (polietilene ad alta densità) – attorno a una o più fibre per formare un tubo tampone.

Questo processo prevede in genere tre operazioni simultanee:

• Payoff della fibra e controllo della tensione per mantenere una posizione coerente della fibra all'interno del tubo
• Iniezione di gel o composto tixotropico per riempire il tubo e impedire l'ingresso di acqua
• Estrusione e raffreddamento per formare e solidificare il tubo tampone esterno

Il risultato è un buffer a tubo sciolto, l'elemento fondamentale utilizzato nei progetti di cavi in fibra intrecciati, con nucleo scanalato e a nastro utilizzati nelle reti di telecomunicazioni di tutto il mondo.

Telaio della macchina e progettazione strutturale

L'integrità strutturale di una macchina di rivestimento secondario è fondamentale per la produzione di precisione. Il telaio della macchina è generalmente fabbricato utilizzando la saldatura di piastre di acciaio A3 ad alta tensione combinata con la lavorazione dell'acciaio strutturale (tipo acciaio). , garantendo che l'intera piattaforma rimanga rigida e priva di vibrazioni anche durante il funzionamento continuo ad alta velocità.

L'acciaio A3 (equivalente a Q235 negli standard cinesi) offre eccellente saldabilità, moderata resistenza alla trazione (tipicamente 370–500 MPa) e buona duttilità, rendendolo un materiale di base ideale per i telai dei macchinari industriali pesanti. Il telaio saldato e lavorato resiste alla flessione e alla deformazione termica, il che è fondamentale per mantenere tolleranze di allineamento strette fino a ±0,01 mm attraverso la matrice di estrusione e il sistema di vasca di raffreddamento.

Il robusto design del telaio sopporta anche il peso e le vibrazioni di:

• Bobine di avvolgimento in fibra per carichi pesanti (spesso contengono 25 km o più di fibra per bobina)
• Il cilindro dell'estrusore e il gruppo vite (tipicamente diametro della vite 30–60 mm)
• Abbeveratoi multipli per l'acqua di raffreddamento, spesso 6-10 metri di lunghezza totale
• Il verricello e il sistema di raccolta funzionano a velocità fino a 300 m/min

Struttura del rivestimento: rivestimento frontale e rivestimento inferiore

Una delle caratteristiche strutturali che definiscono una macchina di rivestimento secondario è la sua configurazione di rivestimento a doppio strato. In una configurazione standard, il rivestimento frontale è posizionato nella parte anteriore della macchina, mentre il rivestimento inferiore è posizionato nella parte posteriore. Questa disposizione garantisce che il rivestimento venga applicato in una sequenza precisa e stratificata che costruisce la parete del tubo tampone in modo uniforme e senza delaminazione.

Rivestimento viso (posizione anteriore)

Il rivestimento frontale forma la superficie interna del tubo tampone che entra in contatto con le fibre ottiche o il composto di riempimento in gel. Questo strato deve essere chimicamente inerte al gel riempitivo tixotropico e non deve indurre stress di microflessione sulle fibre. Materiali come il PBT sono comunemente utilizzati in questo caso grazie al loro basso tasso di restringimento e all'eccellente stabilità dimensionale: il PBT in genere mostra un restringimento lineare inferiore allo 0,5% dopo il raffreddamento, che è essenziale per mantenere la lunghezza di fibra in eccesso (EFL) richiesta all'interno del tubo.

Rivestimento inferiore (posizione posteriore)

Il rivestimento inferiore costituisce la parete protettiva esterna del tubo tampone e fornisce le proprietà meccaniche necessarie per la cordatura e l'installazione del cavo. Questo strato può utilizzare lo stesso materiale termoplastico o uno compatibile e deve aderire perfettamente al rivestimento frontale. Lo spessore della parete del rivestimento inferiore è controllato con precisione, in genere tra 0,3 mm e 0,9 mm, a seconda delle specifiche di progettazione del cavo e dell'ambiente di distribuzione previsto (ad esempio, installazione aerea, interrata o in condotta).

La disposizione fronte-retro di questi due strati di rivestimento consente di regolare individualmente ciascuna testa dell'estrusore in termini di profilo di temperatura, pressione di fusione e produttività del materiale, offrendo ai produttori un controllo granulare sulla geometria del tubo e sulle prestazioni meccaniche.

Componentei chiave di una macchina di rivestimento secondario

Una linea di rivestimento secondario completa è costituita da più sottosistemi integrati. Comprendere ciascun componente aiuta i produttori a ottimizzare l'efficienza produttiva e la qualità del prodotto.

Le macchine moderne integrano anche a Sistema di controllo basato su PLC che coordina tutti i sottosistemi in tempo reale, consentendo un feedback a circuito chiuso tra le letture del misuratore del diametro esterno e la velocità della vite dell'estrusore o la velocità del cabestano per mantenere automaticamente le tolleranze dimensionali durante tutto il ciclo di produzione.

Specifiche Tecniche e Parametri Prestazionali

Le macchine per il rivestimento secondario variano in modo significativo in termini di capacità a seconda dell'applicazione prevista e del volume di produzione. Di seguito sono riportati i parametri tecnici rappresentativi delle macchine di capacità medio-alta utilizzate negli impianti commerciali di cavi in fibra ottica:

• Velocità della linea: 40–300 m/min (modelli ad alta velocità ottimizzati per la produzione di massa)
• Conteggio delle fibre per tubo: Da 1 a 24 fibre (i modelli con supporto nastro supportano nastri fino a 12 fibre)
• Intervallo diametro esterno del tubo tampone: Da 1,0 mm a 4,0 mm
• Controllo dello spessore della parete: ±0,05 mm o migliore
• Diametro della vite dell'estrusore: 30 mm, 45 mm o 60 mm a seconda dei requisiti di produttività
• Materiali compatibili: Mescole PBT, PP, HDPE, LSZH
• Consumo energetico: tipicamente 30–80 kW per la linea completa
• Ingombro della macchina: circa 15–30 metri di lunghezza a seconda della configurazione della vasca di raffreddamento

La lunghezza in eccesso della fibra (EFL) all'interno del tubo, un parametro critico che determina quanto bene il cavo gestisce il carico di trazione senza sforzare le fibre, è generalmente impostata tra 0,2% e 0,5% ed è controllato dal rapporto tra la velocità di avanzamento della fibra e la velocità della linea del cabestano.

Tipi di macchine per rivestimento secondario

Diversi modelli di cavi richiedono diverse configurazioni della macchina di rivestimento secondario. I tre tipi principali sono:

Linea di rivestimento secondario monotubo

Produce un tubo buffer alla volta ed è adatto per operazioni di produzione più piccole o tipi di cavi speciali. Queste macchine sono più semplici da utilizzare e manutenere, con costi di investimento che generalmente vanno da 80.000 a 200.000 dollari per una linea completa.

Linea di rivestimento secondario multitubo

In grado di produrre più tubi contemporaneamente in parallelo, aumentando significativamente la produttività. I produttori di cavi ad alto volume che distribuiscono milioni di chilometri di fibra all’anno spesso si affidano a linee multitubo per raggiungere gli obiettivi di produzione senza ridimensionare proporzionalmente lo spazio o la manodopera.

Linea di rivestimento secondario in fibra di nastro

Specificamente progettato per rivestire pile di fibre a nastro piatto (nastri a 4, 8 o 12 fibre) anziché singole fibre sciolte. La testa della filiera e il sistema di raffreddamento sono stati modificati per adattarsi al profilo piatto del nastro, e il controllo EFL è particolarmente critico per evitare deformazioni del nastro o sollecitazioni delle fibre all'interno del tubo.

Il processo di rivestimento secondario passo dopo passo

Comprendere il processo di produzione aiuta gli operatori a risolvere i problemi di qualità e a ottimizzare le impostazioni della macchina. Ecco la sequenza standard per un tipico ciclo di rivestimento secondario:

1. Carico in fibra: Le fibre ottiche con rivestimento primario vengono caricate su bobine di payoff. La tensione delle fibre viene impostata in base al numero di fibre per tubo e al materiale da estrudere.
2. Infilatura e allineamento: Le fibre vengono infilate attraverso la guida della fibra, la punta della matrice e il corpo della matrice. Il corretto centraggio delle fibre all'interno dello stampo è fondamentale per ottenere uno spessore di parete uniforme.
3. Preriscaldamento dell'estrusore: Le zone del cilindro dell'estrusore vengono portate alla temperatura operativa: per PBT, ciò significa in genere un profilo di temperatura da 200°C (zona di alimentazione) a 260°C (zona dello stampo). Il tempo di riscaldamento è solitamente di 30-60 minuti.
4. Adescamento del sistema gel: Il composto di riempimento tixotropico viene riscaldato e adescato attraverso l'ago di iniezione finché non scorre in modo uniforme, garantendo che non vi siano sacche d'aria nella linea del gel.
5. Avviamento e rampa di velocità: La linea inizia a bassa velocità (10–20 m/min) mentre vengono verificati il diametro esterno del tubo, lo spessore della parete e la posizione della fibra. La velocità viene gradualmente aumentata fino al tasso di produzione target.
6. Produzione in stato stazionario: Il sistema di controllo PLC monitora il diametro esterno in tempo reale ed effettua micro-regolazioni per mantenere le dimensioni del tubo entro le specifiche. Gli operatori monitorano il processo attraverso schermate HMI e campionamento manuale periodico.
7. Cambio bobina: Quando una bobina di raccolta è piena, la linea esegue un cambio automatico o semiautomatico, tagliando il tubo e trasferendolo su una nuova bobina con una perdita di produzione minima.

Controllo di qualità nel rivestimento secondario

La qualità del rivestimento secondario viene misurata rispetto sia agli standard dimensionali che agli standard di prestazione ottica. I parametri chiave di qualità includono diametro esterno (OD), diametro interno (ID), eccentricità dello spessore della parete, livello di riempimento del gel ed EFL. Questi devono essere conformi agli standard internazionali come IEC 60794-1 e ITU-T G.652 per il cavo finito.

I difetti di qualità comuni e le loro cause principali includono:

• Variazione diametro tubo: Solitamente causato dalla fluttuazione della velocità della linea, dall'instabilità della pressione di fusione o dalla variazione della temperatura dell'acqua di raffreddamento.
• Eccentricità della parete: Deriva da un disallineamento delle fibre nella filiera o da una distribuzione termica non uniforme sulla testa della filiera.
• Riempimento di gel insufficiente: Causato da un errore di calibrazione della pompa del gel o dall'intrappolamento di aria nel sistema di alimentazione del gel, con conseguenti guasti di blocco dell'acqua durante il servizio.
• Deformazione della fibra o EFL elevato: Si verifica quando la velocità di payoff della fibra è troppo elevata rispetto alla velocità della linea, aumentando l'attenuazione sulle sezioni di cavo distribuite.
• Rugosità superficiale o fori di spillo: Solitamente è un segno di contaminazione da umidità nell'alimentazione del pellet o di zone con temperatura inadeguata dell'estrusore.

I tubi finiti vengono campionati regolarmente per verificarne la resistenza alla trazione (tipicamente testata a 100 N/100 mm minimo), la resistenza allo schiacciamento e la verifica dell'attenuazione ottica alle lunghezze d'onda di 1310 nm e 1550 nm.

Applicazioni e rilevanza del settore

Macchine per rivestimento secondario sono indispensabili nella produzione di praticamente ogni tipo di cavo in fibra ottica utilizzato nelle moderne infrastrutture di telecomunicazione. Le principali aree di applicazione includono:

• Cavi trunk per telecomunicazioni: I cavi ad alto numero di fibre (da 144 a 1728 fibre) utilizzati nelle reti a lungo raggio e metropolitane si affidano a tubi sciolti con rivestimento secondario di precisione sia per la protezione delle fibre che per le prestazioni del cavo.
• Cavi FTTH (Fiber to the Home): I cavi di derivazione e i cavi di distribuzione per le connessioni dell'ultimo miglio richiedono una produzione consistente, a basso costo di tubi sfusi e ad alte velocità.
• Alimentatori per cavi sottomarini: I tubi PBT ad alte prestazioni utilizzati nei sistemi di cavi sottomarini devono soddisfare tolleranze dimensionali estremamente strette, rendendo essenziali apparecchiature avanzate di rivestimento secondario.
• Cavi industriali e militari: I cavi rinforzati per ambienti difficili utilizzano spesso materiali di rivestimento secondario composti speciali lavorati sullo stesso tipo di macchinario con configurazioni di stampi personalizzate.

Le implementazioni globali di cavi in ​​fibra ottica continuano ad espandersi rapidamente, spinte dal lancio del 5G, dalla costruzione di data center su vasta scala e dalle iniziative nazionali sulla banda larga. Gli analisti del settore prevedono che il mercato globale dei cavi in fibra ottica supererà i 20 miliardi di dollari entro il 2027 , che guida direttamente la domanda sostenuta di apparecchiature avanzate per il rivestimento secondario in grado di garantire una produttività elevata e una qualità costante.

Migliori pratiche operative e di manutenzione

La corretta manutenzione di una macchina di rivestimento secondario garantisce una qualità costante del prodotto e massimizza i tempi di attività della macchina. Le principali pratiche di manutenzione includono:

Manutenzione giornaliera

• Pulire la matrice di estrusione e la punta da eventuali residui di polimero dopo ogni ciclo di produzione
• Controllare e rabboccare il serbatoio del composto di riempimento del gel
• Verificare la portata e la temperatura dell'acqua di raffreddamento in ciascuna zona della vasca
• Ispezionare la calibrazione del misuratore OD con standard di riferimento

Manutenzione periodica (mensile/trimestrale)

• Smontare e pulire accuratamente la vite e il cilindro dell'estrusore utilizzando un composto di spurgo
• Ispezionare i voli della vite e il foro della canna per verificare l'eventuale usura; sostituire quando il gioco supera 0,15 mm
• Lubrificare i cuscinetti del verricello e la catena di trasmissione del traino secondo le specifiche del produttore
• Ricalibrare i controller di tensione e verificare i parametri di controllo del PLC rispetto alle impostazioni originali

Gli operatori dovrebbero inoltre condurre un audit completo del processo ogni volta che cambiano i lotti di materie prime, poiché anche variazioni minime nella viscosità del pellet PBT (MFI - Melt Flow Index) possono richiedere aggiustamenti ai profili di temperatura e alla velocità della vite per mantenere la stabilità dimensionale del tubo.
