An Linea di impregnazione funziona riempiendo sistematicamente i vuoti d'aria all'interno degli avvolgimenti del motore elettrico, delle bobine o di altri componenti porosi con vernice o resina, quindi polimerizzando il materiale di riempimento in una massa isolante solida. Il processo segue una sequenza definita: preriscaldare l'avvolgimento per eliminare l'umidità e aprire spazi tra i conduttori, applicare il mezzo di impregnazione tramite metodi di immersione, gocciolamento o pressione del vuoto, consentire al mezzo di penetrare completamente e quindi polimerizzare in un forno per reticolare la resina in un sistema di isolamento duro e privo di vuoti. NACH Engineering conferma che le linee di impregnazione sono apparecchiature standard nell'industria dei motori e dei generatori, utilizzate per impregnare le bobine dei motori LT e HT e dei generatori con vernici o resine per migliorare la resistenza dell'isolamento, migliorare le prestazioni complessive, aumentare la durata dei componenti e che il processo è ora considerato obbligatorio nell'industria elettrica (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Il risultato più critico di una linea di impregnazione utilizzata correttamente è un sistema di isolamento quasi privo di vuoti che impedisce l'ingresso di umidità, riduce le vibrazioni della bobina e prolunga significativamente la vita operativa del componente elettrico.
Prima che una linea di impregnazione elabori un avvolgimento, gli spazi tra i singoli fili conduttori all'interno delle fessure della bobina vengono riempiti d'aria. L'aria è un cattivo conduttore di calore e un cattivo isolante elettrico a temperature elevate e non fornisce alcun legame meccanico tra i singoli fili dell'avvolgimento. Il risultato è un avvolgimento che si surriscalda, vibra internamente ed è vulnerabile ai cortocircuiti indotti dall'umidità fin dal primo giorno di funzionamento.
La guida tecnica di Germana Motor spiega i miglioramenti prestazionali specifici offerti dall'impregnazione: colmare gli spazi all'interno degli avvolgimenti della bobina e collegare i fili tra loro e ai materiali isolanti circostanti migliora la resistenza elettrica, le proprietà meccaniche, la conduttività termica e le prestazioni protettive contemporaneamente (Fonte: Germana Motor, Dovresti conoscere la vernice di impregnazione per gli avvolgimenti del motore). La documentazione del processo di Godfrey e Wing aggiunge il vantaggio anti-vibrazione: la modalità di guasto più comune nei motori è l'abrasione causata dalle vibrazioni, che provoca usura e sfregamenti che alla fine causano il guasto dielettrico dell'avvolgimento, e avere l'avvolgimento completamente incapsulato con resina di impregnazione agisce come un adesivo tra i trefoli del motore, riducendo le vibrazioni della bobina e l'usura che genera (Fonte: Godfrey e Wing, Understanding How Vacuum Pressure Impregnation VPI Works).
Un brevetto per l'impregnazione con vernice della bobina dello statore descrive il rischio sottostante che rende il processo essenziale: nei motori utilizzati in ambienti umidi come i motori dei compressori nei frigoriferi o nei condizionatori d'aria, il fluido contenente umidità può entrare in contatto con l'avvolgimento della bobina e causare cortocircuiti se la superficie dell'avvolgimento non è isolata, causando potenzialmente guasti o incendi del motore (Fonte: brevetto USPTO 12542473, Metodo di impregnazione della vernice per avvolgimento statorico). La linea di impregnazione è il sistema industriale che applica e polimerizza il rivestimento protettivo in modo uniforme e a volume di produzione.
Una linea di impregnazione è configurata attorno a uno dei tre metodi di impregnazione primari, ciascuno adatto a diverse dimensioni del motore, volumi di produzione e requisiti di prestazioni di isolamento.
Il metodo dip and bake immerge l'avvolgimento del motore preriscaldato direttamente in un serbatoio di vernice, gli consente di immergersi fino a riempire gli spazi vuoti accessibili, ritira l'avvolgimento, consente alla vernice in eccesso di drenare e quindi cuoce il gruppo in un forno di polimerizzazione. NACH Engineering descrive questa configurazione: il sistema di impregnazione per inondazione è costituito da un serbatoio di stoccaggio della vernice per la conservazione a freddo e una camera di immersione, con avvolgimenti del motore assemblati in una struttura a cestello e mantenuti nel serbatoio di immersione (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Questo metodo è adatto per motori a bassa tensione di bassa potenza e per applicazioni in cui la richiesta di isolamento è moderata. Il suo limite è la profondità di penetrazione: la gravità e l'azione capillare da sole non possono guidare in modo affidabile la vernice nelle fessure profonde e negli spazi ristretti di avvolgimenti più grandi o più complessi.
L'impregnazione sottopressione è il metodo più performante e il più utilizzato sulle moderne linee di impregnazione per motori a media e alta tensione. HECO descrive la sequenza del processo: lo statore o il rotore preriscaldato viene abbassato nella camera a pressione VPI e viene creato il vuoto; nella camera viene introdotta una resina con lo zero% di solventi; viene applicata una pressione; e l'unità sommersa si impregna completamente della resina, ottenendo a Struttura da 4 a 5 millimetri di resina isolante e un sistema di isolamento quasi privo di vuoti (Fonte: HECO, Motori elettrici isolanti: VPI o Varnish Dip). La documentazione del processo di MES Singapore fornisce la sequenza passo passo: preriscaldare l'avvolgimento, abbassarlo nella camera a pressione, sigillare la camera, creare un vuoto, consentire alla resina epossidica priva di solventi di fluire dal recipiente di resina nella camera fino a quando l'avvolgimento è completamente sommerso, applicare pressione fino a quando l'avvolgimento è completamente impregnato, rimuovere dalla camera e cuocere fino a quando la resina è completamente indurita (Fonte: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings).
La fase del vuoto è fondamentale perché elimina l'aria residua da ogni vuoto all'interno dell'avvolgimento prima che entri la resina. Senza questo passaggio, l'aria intrappolata forma bolle all'interno della resina indurita che diventano luoghi di scarica parziale e di eventuale rottura dell'isolamento sotto tensione operativa. Dreisilker Electric Motors conferma che la capacità viene monitorata durante il ciclo VPI per determinare che il riempimento di resina sia accettabile prima della chiusura del ciclo, fornendo un indicatore di qualità misurabile integrato direttamente nel processo (Fonte: Dreisilker Electric Motors, 4 tipi di metodi di isolamento degli avvolgimenti del motore).
Il metodo di gocciolamento, chiamato anche impregnazione rotativa, fa ruotare lo statore su un asse orizzontale mentre è riscaldato e fa gocciolare resina sulle estremità dell'avvolgimento mentre gira. La descrizione tecnica del processo di Lamnow spiega il meccanismo di penetrazione: la vernice gocciola sulle estremità dell'avvolgimento e penetra negli avvolgimenti interni e nelle fessure sotto l'effetto combinato di gravità, azione capillare e forza centrifuga generata dalla rotazione (Fonte: Lamnow, Six Motor Winding Impregnating Varnishing Metodos). NACH Engineering conferma che questo metodo viene utilizzato per cicli di produzione rapidi con spreco minimo o nullo di resina, rendendolo particolarmente adatto alla produzione in grandi volumi di motori standardizzati più piccoli dove la produttività è la principale preoccupazione di produzione (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
| Method | Qualità di penetrazione | Migliore applicazione | Vantaggio chiave |
| Immergere e cuocere | Moderato, guidato dalla gravità | Motori a bassa tensione, bassa potenza | Attrezzatura semplice, basso costo |
| Pressione di vuoto VPI | Quasi privo di vuoti, spessore da 4 a 5 mm | Motori a media e alta tensione, formano sistemi di bobine | Massima qualità di isolamento, elimina le sacche d'aria |
| Gocciolamento rotante a goccia | Buono, esaltato dall'azione centrifuga | Produzione in grandi volumi di motori standardizzati | Ciclo veloce, minimo spreco di resina |

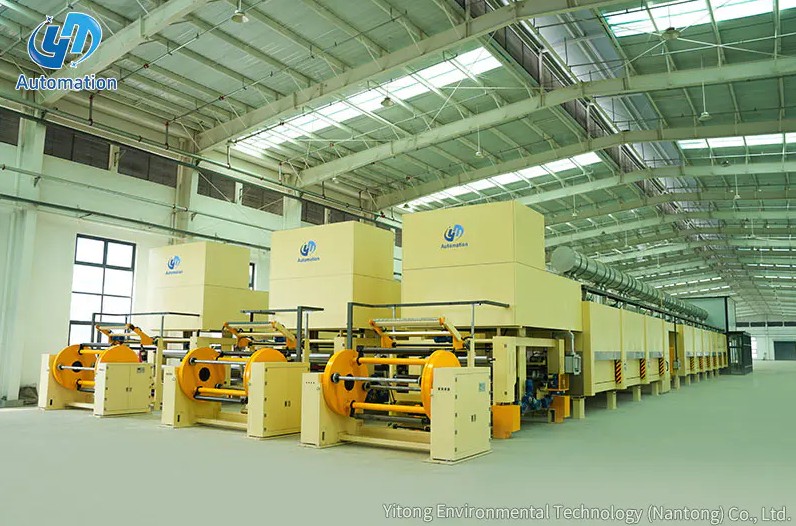

Una linea di impregnazione di produzione integra più stazioni di processo sequenziali in un sistema di lavorazione continua o batch. Ciascuna stazione svolge una funzione specifica nella sequenza complessiva del trattamento.
La prima stazione riscalda l'avvolgimento del motore o il gruppo bobina ad una temperatura definita prima che entri nel mezzo di impregnazione. Il preriscaldamento ha due funzioni: allontana l'umidità residua dall'avvolgimento, che altrimenti impedirebbe l'adesione della resina e creerebbe vuoti nell'isolamento polimerizzato, e riduce la viscosità della resina al contatto, migliorando la penetrazione negli spazi stretti tra i conduttori. La documentazione del processo VPI di MES Singapore conferma che il preriscaldamento dell'avvolgimento è il primo passo fondamentale prima che l'avvolgimento entri nella camera di impregnazione (Fonte: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Germana Motor conferma che i requisiti di base per la vernice di impregnazione includono bassa viscosità e alto contenuto di solidi appositamente per garantire una buona penetrazione e applicazione del rivestimento, e che la fase di preriscaldamento facilita ciò riscaldando le superfici metalliche con cui entra in contatto la resina (Fonte: Germana Motor, Impregnation Varnish for Motor Windings).
La stazione di impregnazione è il cuore della linea. Per le linee VPI, si tratta di un recipiente a pressione sigillato dotato di collegamenti per pompa a vuoto, un sistema di trasferimento della resina collegato a un serbatoio di stoccaggio della resina separato a temperatura controllata e strumentazione per il controllo della pressione. Per le linee di impregnazione a goccia, si tratta di un dispositivo di rotazione con una serie di ugelli di gocciolamento controllati e un vassoio di raccolta che ricircola la resina in eccesso. Per le linee ad immersione si tratta della vasca ad immersione con controllo di livello e sopra una rastrelliera di drenaggio. La descrizione dell'impianto di NACH Engineering rileva che per i sistemi VPI, la resina può essere forzata con pressione aggiuntiva per una migliore penetrazione e che dopo il tempo specificato la resina viene trasferita nuovamente nel serbatoio di stoccaggio e conservata in condizioni fredde per preservarne la durata (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
Dopo l'impregnazione, l'avvolgimento viene ritirato dal mezzo e posizionato in modo da consentire il drenaggio della resina in eccesso prima della polimerizzazione in forno. Nelle linee di impregnazione a goccia, questa stazione spesso include una breve fase di riscaldamento della gelificazione che polimerizza parzialmente la superficie della resina per evitare gocciolamenti e cedimenti durante il trasporto al forno di polimerizzazione. Un adeguato drenaggio e controllo della gelificazione prevengono la formazione di pozzanghere di resina attorno alle estremità dell'avvolgimento che richiederebbero la rimozione post-polimerizzazione e potrebbero influenzare le tolleranze dimensionali.
Il forno di polimerizzazione completa la reticolazione della resina di impregnazione nel suo stato solido finale. I profili di tempo e temperatura nel forno sono specificati dal produttore della resina e devono essere seguiti con precisione, poiché la polimerizzazione insufficiente lascia la resina non reticolata che rimane fragile e si deteriora in servizio, mentre la polimerizzazione eccessiva può causare danni termici ai materiali isolanti dell'avvolgimento adiacenti alla resina. Le specifiche di Germana Motor per i requisiti di polimerizzazione della vernice impregnante includono polimerizzazione rapida, bassa temperatura e buona asciugatura interna come le tre caratteristiche chiave che una linea di produzione richiede dal sistema di resina (Fonte: Germana Motor, Vernice di impregnazione per avvolgimenti di motori).
Il sistema chimico utilizzato nel processo di impregnazione determina la profondità di penetrazione, la velocità di indurimento, la qualità di riempimento dei vuoti e la classe termica dell'isolante finito. Due categorie principali vengono utilizzate nelle moderne linee di impregnazione.
Le vernici a base solvente trasportano i solidi della resina attiva disciolti in un solvente organico che evapora durante la polimerizzazione. La panoramica tecnica di Germana Motor rileva che le vernici impregnanti a base solvente offrono buona stabilità allo stoccaggio, penetrazione e proprietà filmogene a costi relativamente bassi, ma richiedono tempi di impregnazione e cottura più lunghi e che i solventi residui possono creare vuoti nel materiale impregnato mentre l'evaporazione dei solventi contribuisce all'inquinamento ambientale (Fonte: Germana Motor, Impregnation Varnish for Motor Windings). Queste vernici vengono utilizzate principalmente per motori a bassa tensione e avvolgimenti elettrici dove le esigenze prestazionali sono moderate.
Solvent-free resins are the preferred choice for modern VPI lines and high-performance applications. Germana Motor conferma che le vernici impregnanti prive di solventi polimerizzano rapidamente con tempi brevi di impregnazione e cottura, eliminano gli spazi d'aria nelle parti isolanti impregnate senza lasciare spazi vuoti di solvente e offrono migliore coesione, prestazioni elettriche e meccaniche rispetto alle alternative a base solvente, motivo per cui sono state ampiamente adottate nelle applicazioni ad alta tensione (Fonte: Germana Motor, Impregnation Varnish for Motor Windings). HECO specifica che la resina utilizzata nei sistemi VPI contiene lo zero per cento di solventi, producendo la struttura isolante priva di vuoti che definisce il vantaggio del processo VPI (Fonte: HECO, Insuring Electric Motors: VPI o Varnish Dip).
Le linee di impregnazione servono qualsiasi processo di produzione o riparazione che produca o ricondiziona avvolgimenti e bobine elettrici per il servizio sotto tensione elettrica.
Una linea di impregnazione progettata e gestita correttamente produce risultati di qualità misurabili che possono essere verificati su ciascun avvolgimento lavorato prima che lasci la linea.
L'Ytinte Linea di impregnazione La gamma è progettata per supportare risultati coerenti e ripetibili in questi indicatori di qualità, combinando un controllo preciso della temperatura nelle fasi di preriscaldamento e indurimento, gestione programmabile del ciclo di impregnazione e sistemi di gestione della resina che mantengono le proprietà del materiale durante tutta l'operazione di produzione.
